Барабанные сушилки

Для сушки измельченной древесины, торфа и других легких сыпучих материалов наша компания разработала и производит барабанные сушилки различной конструкции широкого спектра применения.

Сушильные агрегаты барабанного типа имеют следующие преимущества:
 — надежность работы;
 — высокая эффективность сушки;
 — возможность быстрой перенастройки;
 — равномерность нагрева и сушки частиц за счет интенсивного перемешивания материала;
 — простота обслуживания;
 — низкое потребление электроэнергии;
 — низкие эксплуатационные затраты.

Барабанные сушилки однопроходные типа  «БС» и «РБС» разработаны для сушки легких сыпучих материалов различного типа, в том числе в составе комплекса оборудования для производства топливных гранул, топливных брикетов из древесины, фрезерного торфа или на других производствах.

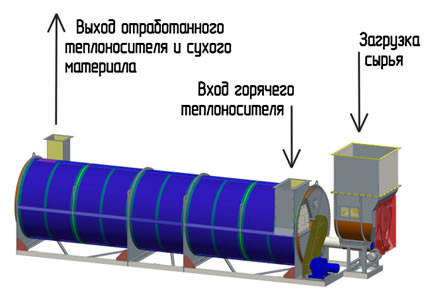

Барабанная однопроходная сушилка типа «БС» или «РБС»

Рис.1. Барабанная однопроходная сушилка типа  «БС» или «РБС»

Заметим, что барабанные сушилки  «БС» и «РБС» имеют прямоточную однопроходную конструкцию прямого нагрева и могут работать с теплогенераторами различных типов. Такие сушилки могут быть укомплектованы теплогенератором с топливным бункером, оперативным бункером сырья, циклонной установкой, газоходами, дымососом, системой автоматического управления.

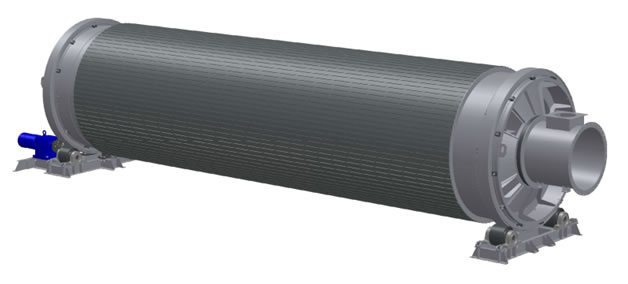

Барабанная сушилка

Рис.2. Барабанная сушилка

Принцип работы барабанных сушилок

Горячие газы из теплогенератора 1, разбавленные атмосферным воздухом до требуемой температуры (теплоноситель) через подводящий газоход 4 поступают на вход барабанной сушилки. Предварительно измельченный влажный материал из оперативного бункера сырья 5 при помощи шнекового дозирующего транспортера подается в сушилку 6, где происходит процесс сушки материала в потоке теплоносителя. Далее высушенный материал захватывается и выносится из сушилки через газоход 8 потоком отработавшего теплоносителя и поступает в циклонную установку 9, где происходит разделение высушенного материала и отработавшего теплоносителя. Затем высушенный материал из циклонной установки поступает на последующую обработку, например, на участок гранулирования. Отработавший теплоноситель выбрасывается в атмосферу через дымовую трубу 13 при помощи дымососа 12.

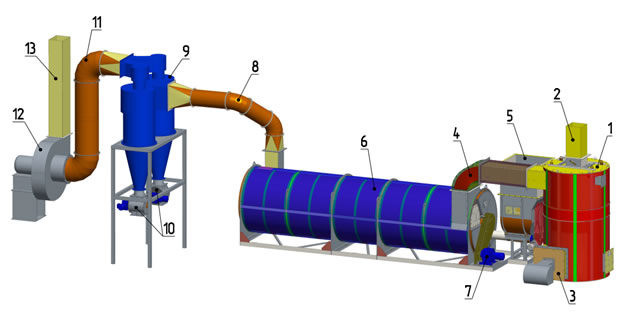

Схема работы сушильного агрегата

Рис. 3. Схема работы сушильного агрегата

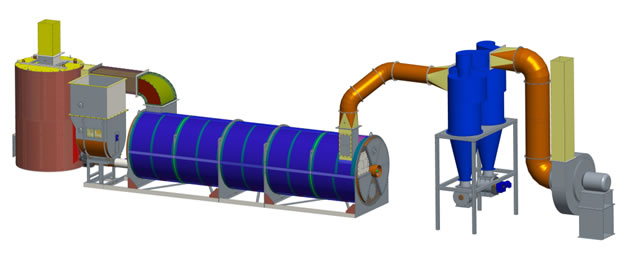

Принцип работы сушильного агрегата

Рис. 4. Принцип работы сушильного агрегата

Типоразмерный ряд барабанных сушилок включает в себя агрегаты с производительностью по сухому материалу от 1,0 тонны/час до 6,0 тонн/час при сушке древесных опилок с начальной относительной влажностью не более 55%.
Также наша компания может спроектировать и изготовить барабанные сушилки и сушильные агрегаты по индивидуальному заказу.
